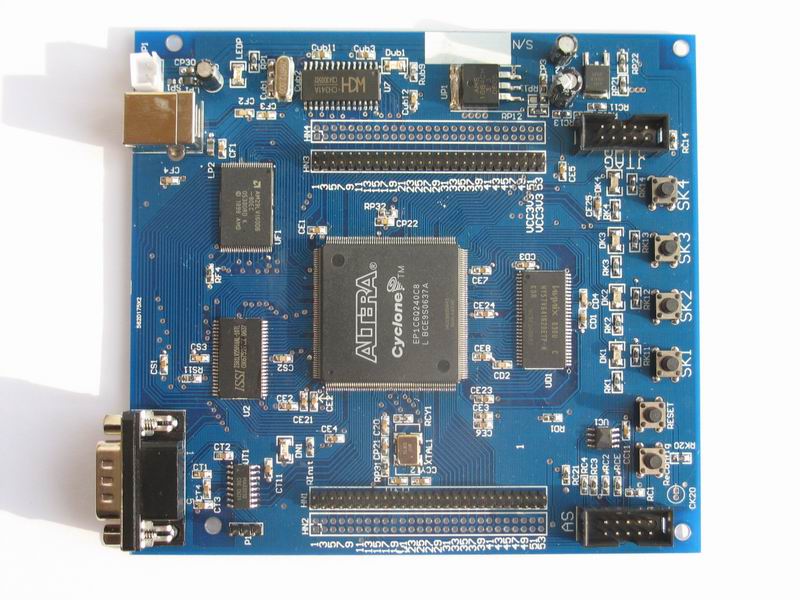

【配置簡介】

1、FPGA芯片：EP1C6Q240C8，請點擊 察看Cyclone系列介紹；
2、DRAM芯片：hynix57V641620 (為64M bits = 8M Bytes)；
3、Flash芯片：AMD29LV160,16M bits = 2M Bytes（老版本沒有，新版本增加了，價格不變）；
4、配置芯片：EPCS1(1Mbits)
5、SRAM：IS61LV25616，256×16 bits ＝ 512K Bytes；
6、供電電路：AS1084-3V3（3A、3.3V輸出低壓差穩壓集成電路）+ AS1084T(3A可調低壓差穩壓集成電路）,可以通過USB口取電，或者5V電纜取電。
7、時鐘電路：50M有源晶振；
8、RS232接口電路：采用max3232,支持1路RS232通訊接口；
9、CH341 USB口通訊電路，適合筆記本用戶；
10、6個獨立按鍵；
11、7個指示燈；
12、引出FPGA下載接口；
13、引出IO數目：54個。這些引腳已經通過四排40Pin插針引出。（注：這些引腳基本為共用引腳，您在使用時候需要注意，避免沖突。比如，大多數引腳已經同時接到Flash芯片上，如果您的開發板上有Flash,您需要與Flash分時復用這些引腳。）
14、電路板材料與焊接工藝：采用 雙面板制作 + 專業流水線上回流焊接工藝 。

【EP1C6片內資源簡明列表】

1.邏輯單元：共5980個，支持接近12萬門的設計；
2.內嵌RAM：共92，160bits ；
3.包含2個PLL ；
4.包含34個差分通道；
5.大用戶I/O數：185

【功能與用途】

1、迅速驗證您自己的設計與想法。EP1C6包含邏輯單元5980個，支持接近12萬門的設計，足夠驗證一般規模的設計。許多CPLD開發板因為容量太小，無法驗證的設計，本開發板都可以輕而易舉得完成。

2、迅速入門nios處理器。ezNiosC6系列是目前價格低的良好支持nios軟核處理器的開發板。(ezNios660包含64Mbits DRAM),足夠運行大多數的程序。（使用時候，可以將Program memory、Read-only data memory、Read/Write data memory均設為sdram，程序與數據通過JTAG接口傳送到sdram中，并不需要flash，就可以運行大多數得程序）。

3、教學與學習。是教學或者學習數字電路、Verilog（或者VHDL)硬件描述語言的得力助手。常用的CPLD開發板因為容量太小，稍微復雜一點的 設計，就容納不下，影響了您的學習；本開發板包含邏輯單元5980個，內嵌RAM共92，160bits，支持接近12萬門的設計，足夠驗證一般規模的設計了。
